Steg 3 -
Slipbordet, utsugningsfack
Nu är det dags att ge
sig på slipbordet (stödet för materialet man ska slipa). Denna
del är helt fristående från övriga delar. Detta för att man
enkelt ska kunna lossa och komma åt att byta slippapper.
De flesta
fabrikstillverkade skivslipar har geringsbara bord. Jag nöjer mej
med ett geringsanhåll istället. Skulle jag i en framtid få
användning för ett geringsbart bord är det enkelt att bygga om
till detta. I dagsläget finner jag dock ingen användning för ett
geringsbart bord. Däremot ett geringsanhåll.
|
Började bordsbygget med ett
skydd runt trissan. Utsågat ur 19mm MDF.
|
|
Här är skyddet runt trissan
på plats.
|
|
Slipbordet ska också ha ett
effektivt utsug av slipdammet. Här ser man de delar som
ingår.
Ett munstycke från en gammal dammsugare kommer här väl till
pass.
|
|
Här ser man facket till utsuget.
|
|
Här har jag gjort bordskivan
klar, med urfräst spår till geringsanhållet, samt extra
utrymme för trissan.
|
|

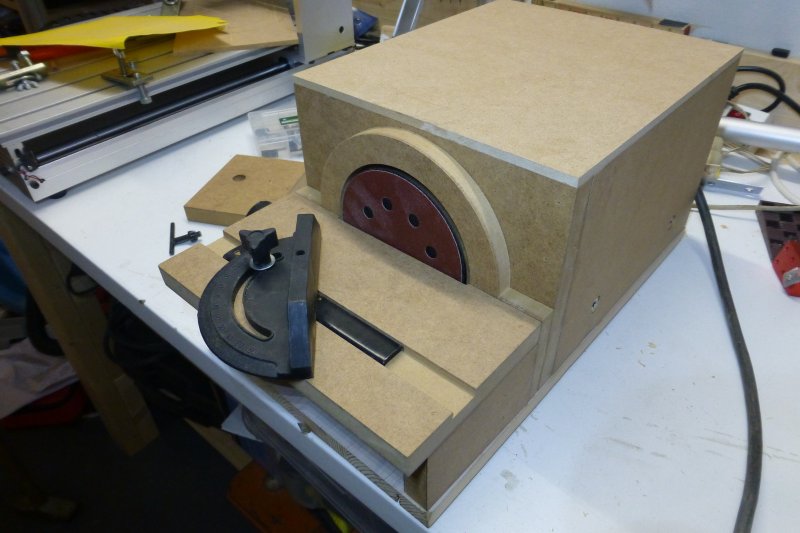

Här är nu bordet klart. Nu
återstår att sätta fast det i bottenplattan.
|
|
För att enkelt kunna montera
bort bordet så användes ett par vinklar och vingskruvar.
I botten sitter islagsmuttrar som vingmuttrarna skruvas fast
i.
|
|
Avslutningsvis kunde jag inte
låta bli att kladda på lite färg.
|
|
En första test. Allt fungerade
över förväntan.
|
Tack för att du tog
dig tid !
|
