Bygga en enkel skivslip



Steg 2 - dammskydd

Många väljer att ha motorn helt öppen. Jag tycker det ska vara något lite skydd mot eventuellt damm, så jag väljer att göra en enkel kåpa över motorn med öppning bakåt.





Kåpan kommer att skydda mot eventuellt damm framifrån, uppifrån och från sidorna.
Bakåt får det vara helt öppet så motorn får luft.







För att kåpan lätt ska kunna tas bort, kommer den fästas med s.k. kopplingsbeslag. Samma typ som används i många monteringsfärdiga möbler. För att få hålen exakt på rätt plats är en jigg anpassad för detta att rekommendera. Då borras båda hålen vid samma tillfälle och det blir exakt.

Jiggar av den här typen finns att köpa från Kina för en 100-lapp.





Resultatet blir detta.





Här ser man fästena monterade som excentermuttern greppar

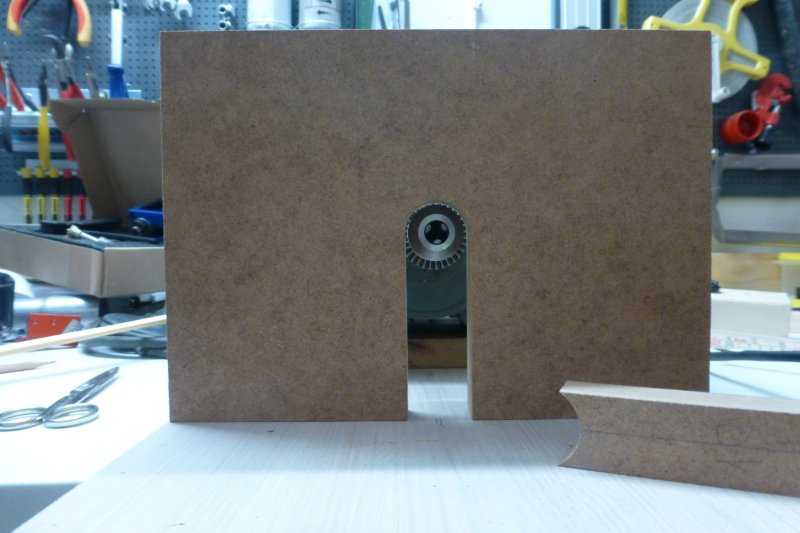

Framåt sågade jag ur enligt bilden ovan. Biten som sågades ur skruvades sedan fast i bottenplattan, då chuckens främre del sticker in i hålet en bit. Då kan kåpan enkelt lyftas rakt upp om man vill komma åt chucken eller motorn.





När kåpan lyfts av. friläggs motor och chuck.





Nu börjar man se vart det är på väg.
