Steg 6 - Koppla det elektriska
Nu har vi kommit så långt att det är dags att koppla in det elektriska.
|
Började med att dra in elkabeln.
Samtidigt passade jag på att montera anslutningen till spånutsuget.
|
|
Då motor och nätdel sitter på var sin sida, borrade jag hål i botten och drog kabeln på undersidan.
För att det skulle se snyggt ut, frästes ett spår mellan hålen där kabeln kunde gömmas.
Innan kabeln läggs ner i spåret, fylldes det med bygglim, varefter kabeln trycktes ner i limmet.
Överflödet skrapades bort med en spackelspade.
|
|
Efter att bygglimmet torkat, slipades och målades området där kabeln ligger. Det blev nästan osynligt
var kabeln går, så det duger gott för att vara undersidan.
När jag ändå hade undersidan uppåt, passade jag på att skruva dit gummifötter.
|
|
Här ser vi nätdelen och strömbrytaren. Strömbrytaren är av typen elektromagnetisk säkerhetsbrytare som
måste ha ström för att behålla läget On. Skulle strömmen försvinna, startar inte sågen plötsligt när strömmen
kommer tillbaka, utan man måste trycka på On igen. En bra säkerhetsdetalj.
|
|

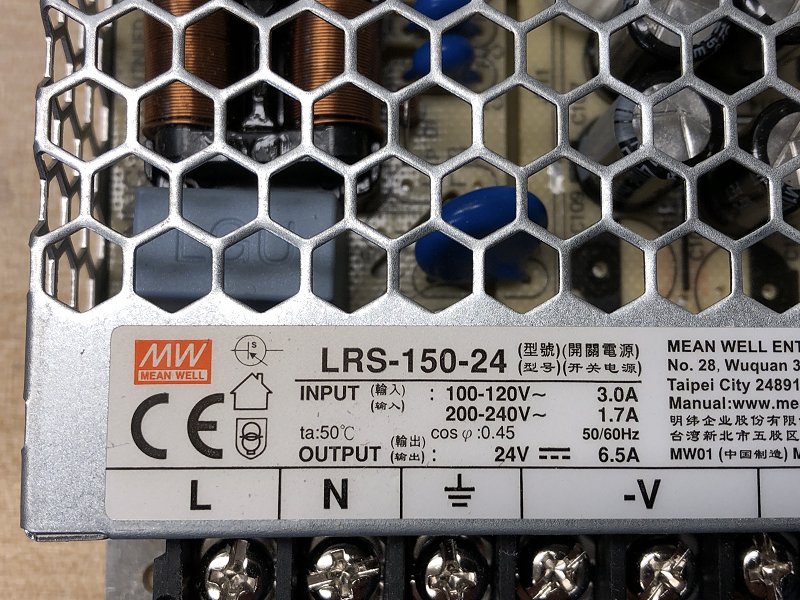

För att driva motorn behöver man en AC/DC nätdel som orkar med. Testade först en 4A nätdel jag hade
liggandes, men den hade problem att få igång motorn och slog ofta ifrån vid belastning. Jag valde därför att
införskaffa en nätdel på 6,5 A, 156W. Denna fungerar bra. Inga problem att få fart på motorn och klarar
belastning utan att slå ifrån. Finns att köpa på conrad.se.
|
|
Nätdelen på plats och inkopplad. Så länge som inte strömbrytaren är i läge On, finns ingen ström fram
till nätdelen. Efter att locket läggs över, ligger nätdelen skyddad i sitt fack.
|
|
