Bygga sågbord till sticksågen



Steg 2 - Bladstyrningen

Nu är det dags att tillverka själva styrningen till sågbladet. Detta tillverkades av plattjärn 25x5 mm. Därefter en båge av fyrkantsprofil att fästa styrningen i.

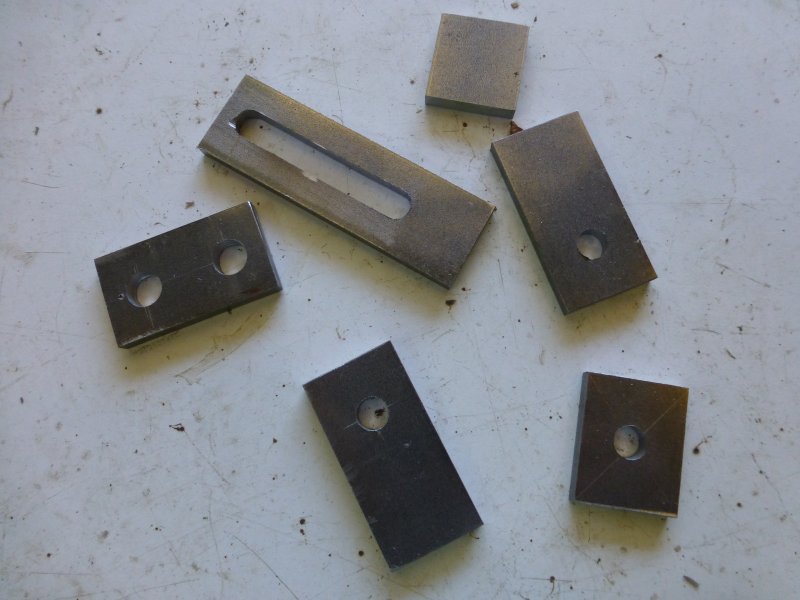

Här har bitar av plattjärn 25x5 kapats och borrats som ska utgöra själva fästet för styrningen.

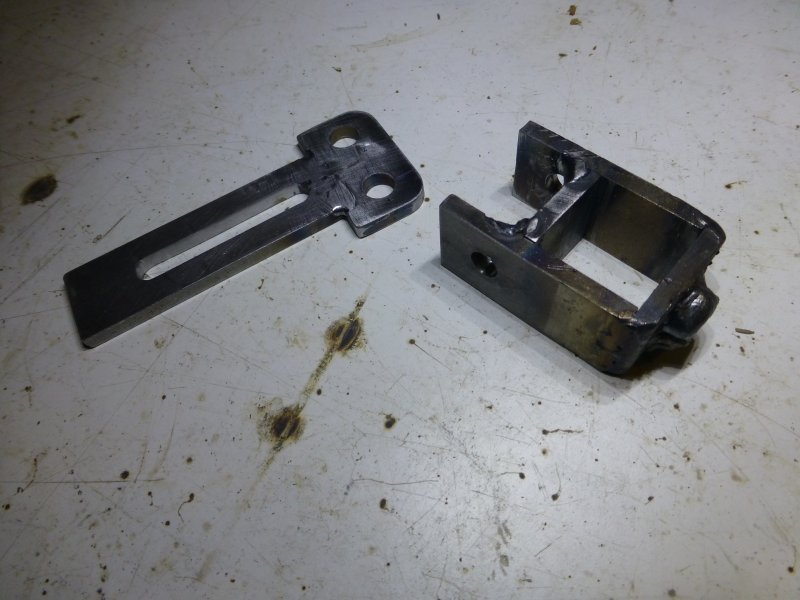

Här har bitarna svetsats samman.

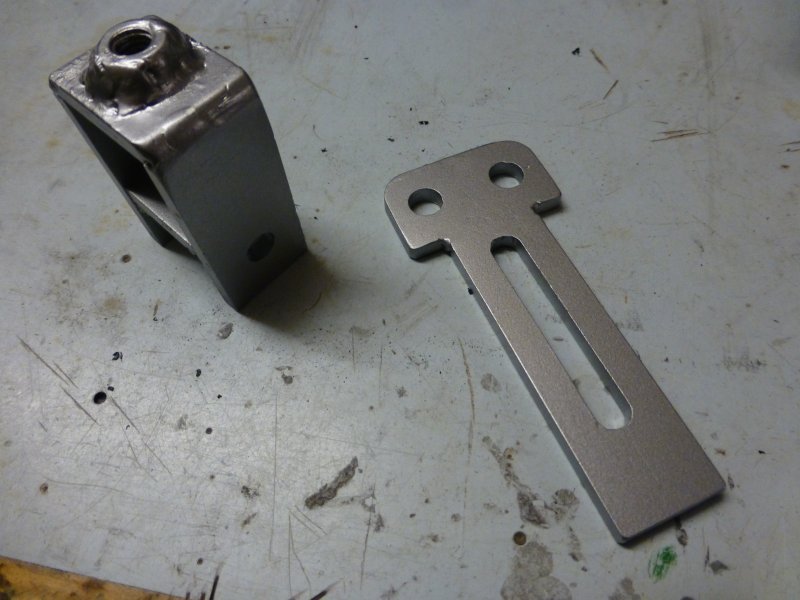

Lite färg gör att det ser lite bättre ut.





Här har styrningen nu monterats ihop.
Två kullager kommer att se till att bladet kommer att hålla exakt rätt position.

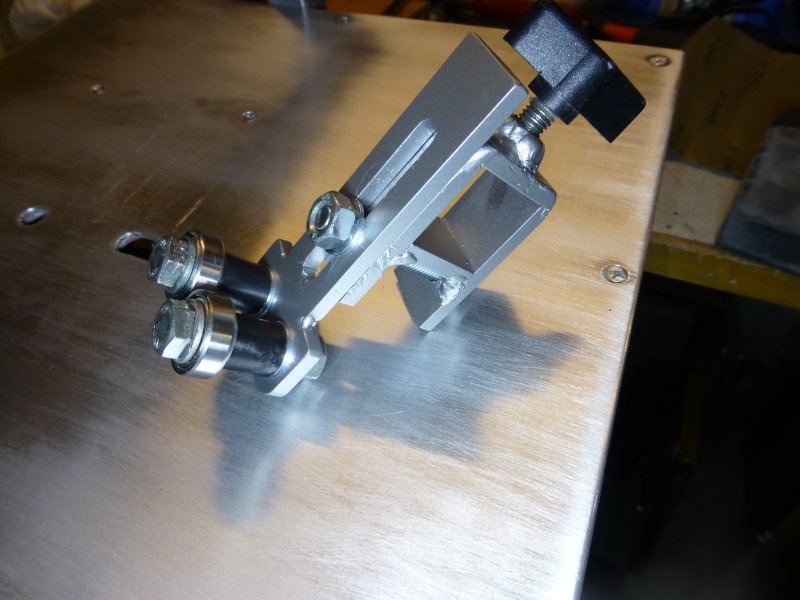

Som man kan se kommer styrningen vara justerbar såväl horisontalt som vertikalt. Dessutom kan den delen med kullager ställas på sned ifall man vill snedställa sågen.





En båge svetsades sedan fast i ramen som fäste för bladstyrningen.

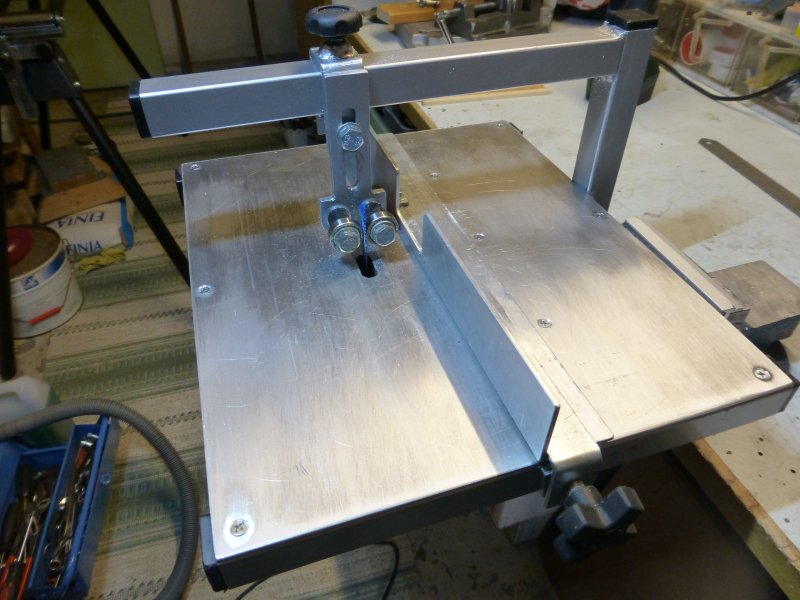

På bilden är även linjalen på plats, vilken består av en vinkelstång 40x40x3 mm av aluminium, vilken spänns fast via en skruv i ett vinkeljärn som gängats och skruvats fast i linjalen.

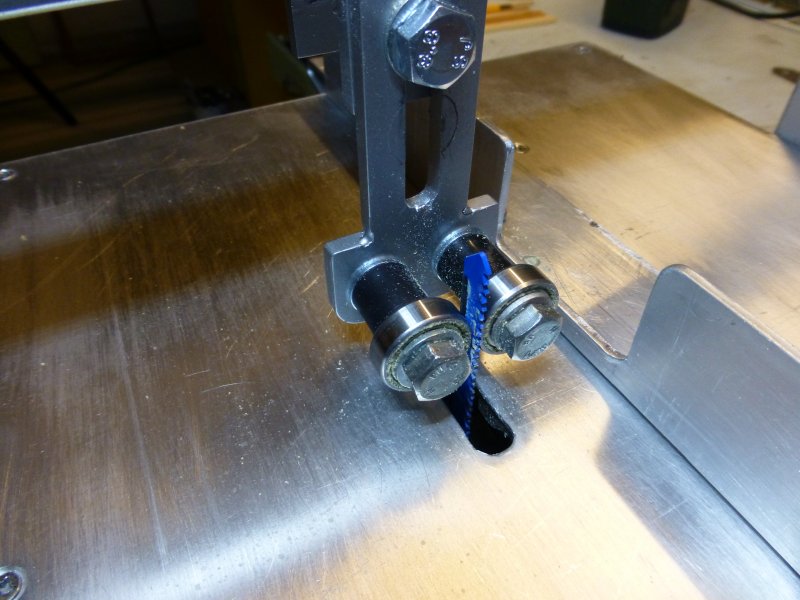

Här ser man hur bladet sitter mellan kullagren.
För att linjalen ska kunna skjutas ända fram till bladet fick jag skära ur en liten bit i linjalen.
