Bygga sågbord till sticksågen



Steg 1 - Bordet


Många har före mej byggt liknande sågbord. Vissa har byggt allt av trä, andra har byggt av stål. Jag valde att bygga sågbordet i stål, med en arbetsyta av aluminium. Som ram använde jag fyrkantsprofiler 25x25x1,5 mm.





Jag började med att svetsa samman en ram med måtten 350 x 300 mm





Fästet för sågen byggde jag av en överbliven spikplatta och 2 bitar fyrkantsprofil.
Spikplattan var galvad, så jag fick slipa bort galv innan den svetsades fast.

För säkerhets skull svetsade jag detta ute. Att svetsa galvat kan vara skadligt!

Fästet svetsas sedan fast i ramen.






Ett hål för sågbladet skars ut i plattan.





För att det ska vara enkelt att få sticksågen i rätt läge fäste jag två bultskallar som guider.






Sågen kommer att hållas fast med spännfästen. Hål borrades samt muttrar svetsades fast.
Här före det att muttern svetsats fast.





Spännfästena tillverkades av några bitar plattjärn.
En justeringsskruv ser till att fästet spänner åt rätt håll.






Här ser man hur spännfästena håller sågen på plats.

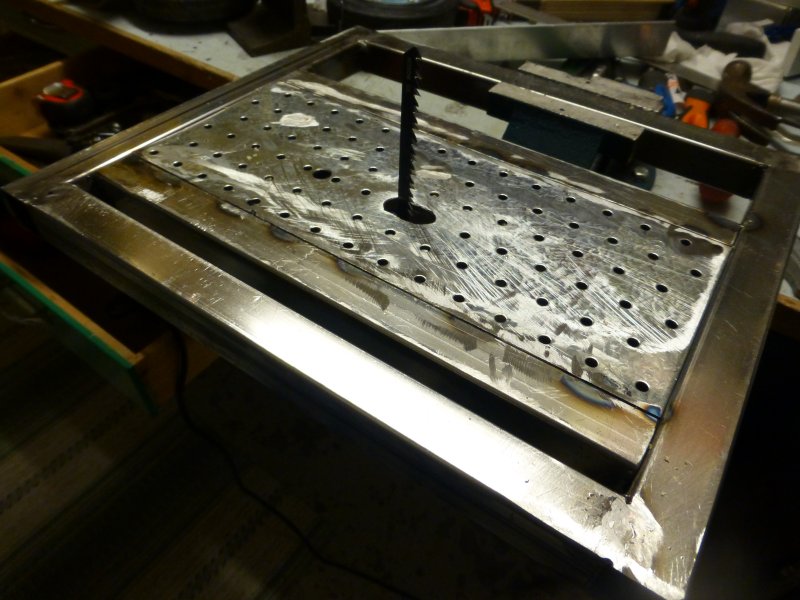

Från översidan kan man nu se hur bladet kommer upp.
Ytterliggare ett hål kan också ses bakom bladet. Här under finns en skruv om man vill ställa sågen på sned.






Som arbetsyta sågade jag till en aluminiumplåt.
